Опис производа

Ова опрема је дизајнирана да обезбеди ефикасна и прецизна решења за обраду штампаних плоча високе топлотне проводљивости/напојних модула који користе подлоге од алуминијум нитрида (АлН). Комбинујући високу стабилност и зреле процесне предности ласера са наносекундним влакнима, омогућава велику-брзину сечења, обраду кроз-отворе/слепе-рупе, обликовање и површинску обраду супстрата од алуминијум нитрида, задовољавајући -производне потребе великих размера аутомобилске електронике, друге базне станице за аутомобилску електронику, 5Г{6 поља{6.

Увођење опремеt

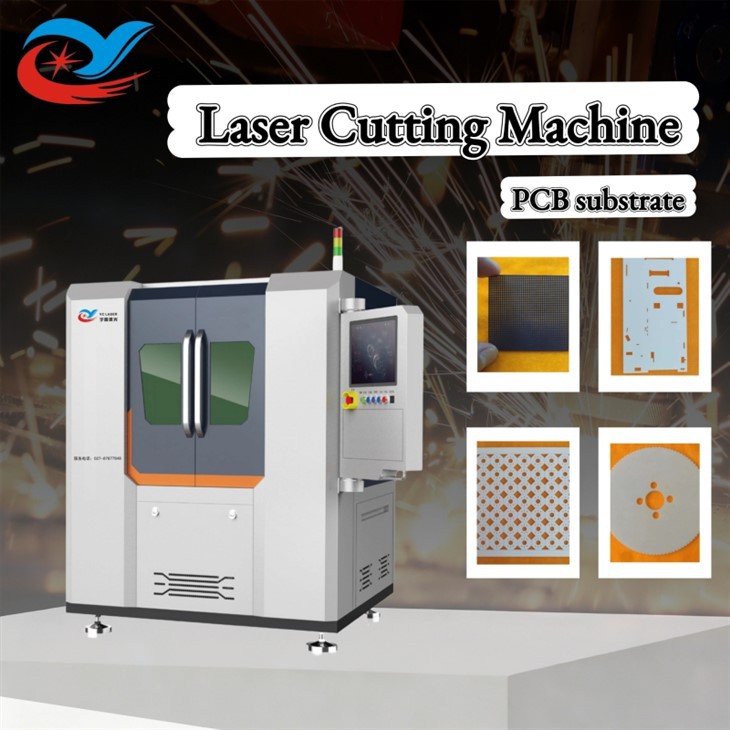

Наша машина за ласерску обраду ПЦБ супстрата користи високо стабилну мермерну прецизну платформу и одвојену КСИ{0}}ону затворену структуру оквира, која се може похвалити изузетном крутошћу, супериорном отпорношћу на вибрације и изванредном-стабилношћу кретања при великој брзини. Ова робусна механичка основа обезбеђује прецизност-микронског нивоа и поуздане перформансе током ласерске обраде -напредних ПЦБ подлога.

Технички подаци

Ставка	Параметар
Таласна дужина ласера	1060-1080 нм
Излазна снага ласера	150В (опционо)
Макс. опсег сечења	300*300мм
Дебљина сечења	0,2-2 мм (у зависности од материјала)
Прецизност поновљеног позиционирања Кс/И осе	±3μm
Брзина обраде	0-2500мм/мин
Максимално убрзање	1.0G
Тачност обраде	±0,01-0,02 мм
Прецизност радног стола	Мање или једнако 0,015 мм
Режим преноса	линеарни мотор +0.1μм лењир решетке
Цела снага машине (без вентилатора)	Мање или једнако 6КВ
Укупна тежина целе машине	Око 1700 кг
Спољне димензије (дужинаширинависина)	140015001800мм (за референцу)

Зашто изабрати нас?

1. Гарантовани стандарди квалитета обраде

- Квалитет сечења: сечење ивица<30μm, no delamination cracks

- Квалитет зида рупе: храпавост Ра<1.2μm, controllable taper (0-15°)

- Dimensional Consistency: CPK >1,33 (масовна производња)

- Површинско стање: Нема преостале шљаке, нема контаминације карбонизацијом

2. Поуздана производња

- Континуирани рад: Подржава непрекидну производњу 24/7

- Maintenance Cycle: Laser lifespan >50,000 hours, maintenance-free period >2000 сати

- Прилагодљивост на животну средину: радна температура 10-35 степени, влажност 30-70% релативне влажности

- Сертификат о безбедности: ЦЕ сертификат, ниво безбедности ласера класе 1

3. Обезбеђена техничка услуга

- Развој процеса: Бесплатно прављење узорака и развој параметара процеса

- Услуге обуке:-Обука за рад и одржавање на лицу места, техничка подршка на даљину

- Гаранција резервних делова: Инвентар уобичајених резервних делова, одговор 24 сата

- Услуге надоградње: доживотне бесплатне надоградње софтвера, модуларна решења за надоградњу хардвера

Специфични сценарији примене

- АлН ДБЦ подлога за ИГБТ/СиЦ/ГаН модуле напајања

ЛЕД керамичка подлога-велике снаге (ЦОБ паковање)

- АлН подлога за РФ модуле

Подлога високе топлотне проводљивости за ваздухопловну електронику

Подлога за аутомобилску електронску контролну јединицу (ЕЦУ).

Применљиве индустрије: Паковање полупроводника за напајање, електронска контрола возила за нову енергију, 5Г комуникациона опрема, индустријска напајања, ваздухопловна електроника и друга високо{1}}поуздана електронска производна поља.
