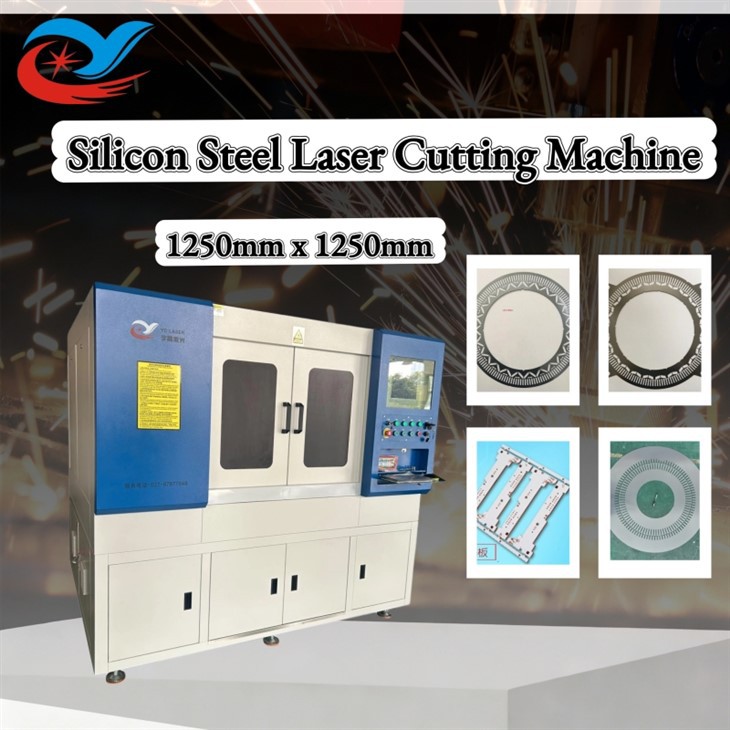

Опис производа
Ова машина за ласерско сечење лимова од силицијумског челика се углавном користи за сечење и бушење металних материјала као што су нерђајући челик, угљенични челик, силицијум челик, легирани челик, челик за калупљење, бакарна подлога и алуминијумска подлога
Увод у опрему
Ова машина за ласерско сечење од силицијумског челика користи 3000В високе-наносекундни ласер са влакнима, радни сто великог формата 1250×1250мм-и опремљена је ЦЦД системом за аутоматско позиционирање високе{5}}резолуције и сочивом за вид, који може прецизно идентификовати различите тачке за означавање. Често се користи за прецизно сечење статора и ротора великих мотора, а може се применити и за обраду језгра великих ветротурбина и водених турбина, као и за обраду ламинације мотора.
Зашто изабрати нас?
Велики{0}}производни капацитет:
Балансирање обраде једног-комада великих-величина са више-изгледом и серијским сечењем ради максимизирања производног капацитета
Потпуно аутоматизована интеграција:
Може бити опремљен потпуно аутоматским системом за утовар и истовар како би се постигла аутоматизована прерада и производња без посаде
Индустријска{0}}конфигурација:
Ласер велике снаге 3000 В-, подржава дебелу плочу и -брзо сечење
Дугорочна{0}}стабилност:
Флуктуација снаге је мања од ±1,5% током 24-часовне континуиране производње, погодно за режим производње у три смене
Технички подаци
|
Ставка |
Параметар |
|
Таласна дужина ласера |
1060-1080 нм |
|
Излазна снага ласера |
1500В-3000В (опционо) |
|
Макс. опсег сечења |
800*800мм 1000*1000мм 1250*1250мм |
|
Прецизност поновљеног позиционирања Кс/И осе |
±5ум |
|
Брзина обраде |
0-500мм/с |
|
Максимално убрзање |
1.2G |
|
Прецизност радног стола |
Мање или једнако 0,015 мм |
|
Режим преноса |
Увезени линеарни мотор +0.5ум решеткасти лењир |
|
Цела снага машине (без вентилатора) |
Мање или једнако 12КВ |
|
Укупна тежина целе машине |
Око 2200 кг |
|
Спољне димензије (дужина*ширина*висина) |
2000*1660*1890мм 2380*1980*2080мм 2630*2370*2080мм (за референцу) |
Сценарији примене
1. Специјални и велики мотори
- Сегменти статора ветрогенератора: Језгра великих лучних пресека се обрађују у секцијама да би се решили проблеми транспорта и производње
- Велика водена турбина: слојеви статора спољни круг, унутрашњи круг, облик прореза (отвор за вентилацију, прорез за завојницу) Сегментирани велики блокови статорског лука (решавање ограничења транспорта)
2. Индустријски мотор велике{1}}е снаге
- Статор и ротор мотора са променљивом фреквенцијом: Спољни пречник Φ300-600 мм, испуњава захтеве ИЕ4/ИЕ5 мотора високе ефикасности
- Језгро мотора отпорно на експлозију-: Обрађено посебним типом жлебова и вентилационом структуром
3. Индустрија штампаних кола ПЦБ-а
Високо{0}}прецизно сечење бакарних и алуминијумских подлога: микро-нано кола за прорезивање и сечење неправилних профила
Керамичка подлога: Прецизно сечење супер-тврдих и крхких материјала, подржавајући тачност обраде на нивоу микрона{1}} за подлоге од алуминијум нитрида и алуминијума
4. Индустрија листова тестере
Високо{0}}прецизно прорезивање и зупчасто сечење дијамантских сечива тестере,-сечива тестере од брзог челика, листова тестере од легираног челика и других подлога
Листови тестере од тврде легуре: Прецизна обрада прореза и скошења пре заваривања основе и главе за сечење
