Опис производа

Ова опрема користи напредне ласере са влакнима за ефикасно сечење и урезивање металних подлога као што су бакарне и алуминијумске подлоге, обезбеђујући једно-прецизно решење за машинску обраду на једном месту за производњу материјала подлоге у областима као што су 5Г комуникација, нова енергетска возила и ЛЕД диоде велике{2}}обе.

Увод у опрему

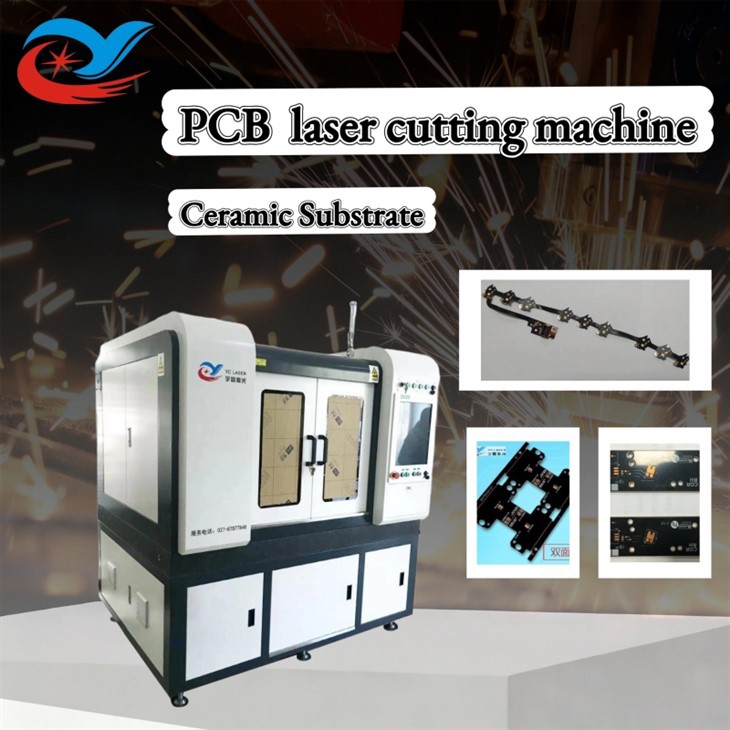

ТхеПЦБ машина за ласерско сечење бакраусваја интегрисану затворену структуру од мермерне платформе и портала, који поседује одличну крутост, отпорност на ударце и{0}}стабилност при великој брзини. Опремљен је магнетно левитираним увезеним линеарним мотором, 0,5-микрона-високе{5}}прецизне решетке лењира и потпуно затвореном-сабирницом ЦНЦ системом, обезбеђујући брз одговор, прецизно позиционирање и ниске захтеве за одржавањем. Препоручује се за масовну производњу високе ефикасности, погодан је за брзо сечење алуминијумских подлога и дебелих бакарних плоча.

Предности

Фокусирано место:

Фибер ласери могу достићи минималну величину од 25 µм.

Аутоматско{0}}фокусирање:

Динамичко{0}}фокусирање у реалном времену ради компензације неравнина подлоге.

Професионални софтвер за сечење:

Аутоматски идентификује различите слојеве (бакарни слој, слој супстрата) и додељује оптималне ласерске параметре.

Интелигентно скоковито сечење:

Оптимизује путању сечења и смањује акумулацију топлоте.

Врхунски квалитет:

Без ивица, без карбонизације, без деламинације.

Технички подаци

Ставка	Параметар
Таласна дужина ласера	1060-1080 нм
Излазна снага ласера	1500В (опционо)
Макс. опсег сечења	600*600мм
Прецизност поновљеног позиционирања Кс/И осе	±5µm
Брзина обраде	0-500мм/с
Максимално убрзање	1.2G
ЦЦД тачност визуелног позиционирања	±5µm
Прецизност радног стола	Мање или једнако 0,015 мм
Режим преноса	Увезени линеарни мотор +0.5µм решеткасти лењир
Цела снага машине (без вентилатора)	Мање или једнако 7КВ
Укупна тежина целе машине	Око 1800 кг
Спољне димензије (дужинаширинависина)	180014701890мм (за референцу)

Апликације

1. ПЦБ Мануфацтуринг:

Користи се у разним индустријама ПЦБ-а на бази бакра{0}}базираних на алуминијуму-и керамици-, посебно погодних за сечење бакарних и алуминијумских металних плоча за ојачање у ФПЦ флексибилним плочама.

2. 3Ц Елецтроницс:

Мали, танки{0}}конструкцијски делови од љуске, посебно погодни за 2Д ласерску обраду након штанцања и обликовања кућишта дигиталних производа.

3. Друге индустрије:

Прецизна микромашинска обрада танких лимова од метала, керамике и легура.
