Увођење опремеt

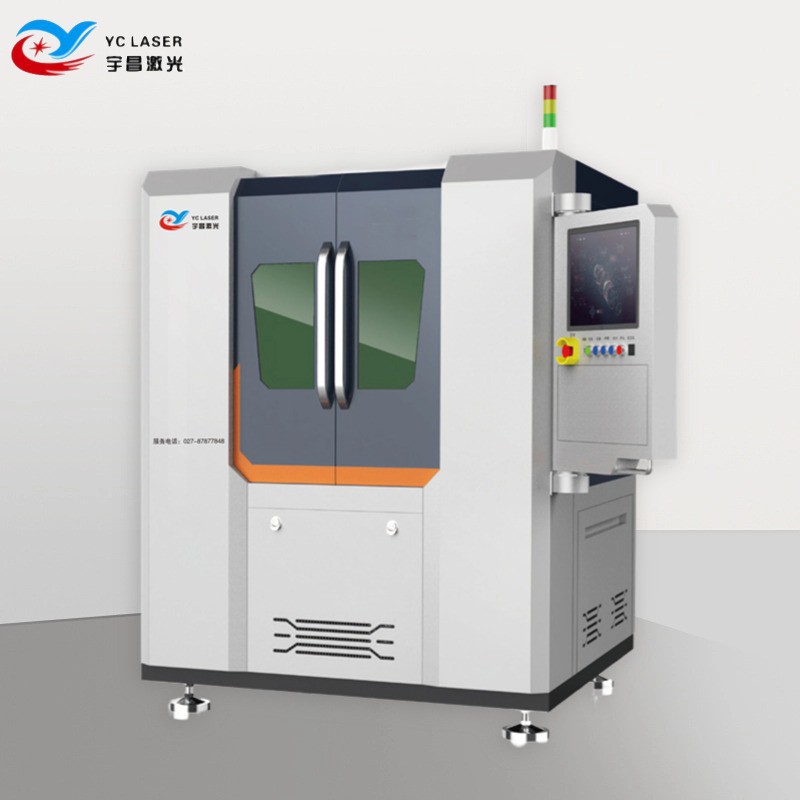

Ова{0}}машина за спирално ласерско бушење велике брзине има мермерну прецизну платформу и затворену структуру КСИ унакрсног модула, која има добру крутост, отпорност на удар и велику-стабилност при брзини; у комбинацији са ЦЦД висион системом за позиционирање и аутоматским функцијама за утовар и истовар лево и десно, може се користити за сечење и обележавање метализоване керамике и керамичких подлога.
Технички подаци
|
Ставка |
Параметар |
|
Таласна дужина ласера |
1060-1080 нм |
|
Излазна снага ласера |
500-1000 В (опционо) |
|
Макс. опсег сечења |
300*300мм |
|
Бушење рупа у секунди |
20 |
|
Дебљина сечења |
0,1-1 мм (у зависности од материјала) |
|
Прецизност поновљеног позиционирања Кс/И осе |
±3µm |
|
Минимални отвор бленде |
10µm |
|
Брзина обраде |
0-3000мм/мин |
|
Максимално убрзање |
1.0G |
|
Прецизност радног стола |
Мање или једнако 0,015 мм |
|
Режим преноса |
Увезени линеарни мотор +0.1µм решеткасти лењир |
|
Цела снага машине (без вентилатора) |
Мање или једнако 6КВ |
|
Укупна тежина целе машине |
Око 1500 кг |
|
Спољне димензије (дужина*ширина*висина) |
1500 * 1400 * 1800 мм (за референцу) |
Апликација
|
Индустрија |
Апликација |
Захтеви за бушење |
Предности |
|
Потрошачка електроника |
Задњи поклопац од алуминијумске керамике и средњи{0}}оквир за мобилне телефоне/сатове |
Отвор за антену, отвор за микрофон (Φ0,1–0,5 мм) |
Висока заобљеност, без ивица ивица, компатибилан са 5Г сигналима |
|
Полупроводничка опрема |
Прстен за изолацију вакуумске шупљине, диск носача плочице |
Рупе за хлађење и рупе за позиционирање (Φ0,5–2 мм, дебљина 2–5 мм) |
Дубока рупа има добру вертикалност и поуздано заптивање. |
|
Аутомобилска електроника |
Изолатор свећица од алуминијума, кућиште сензора |
Издувни отвор, сензор кроз{0}}отвор (Φ1–3мм) |
Отпорност на високе температуре, без загађења, стабилно у серијама |
|
ЛЕД/оптоелектроника |
Алуминијум супстрат (коло дебелог филма) |
Пролазне рупе/отворе за расипање топлоте (Φ0,2–1 мм) |
Зидови рупа су глатки и не утичу на перформансе кола. |
|
Медицинска опрема |
Дршке хируршких инструмената од глинице, стоматолошки оквири |
Рупе за монтажу, рупе за канал за проток |
Термичка оштећења не утичу на биокомпатибилност |
Мобилна верзија:
|
Индустрија |
Потрошачка електроника |
|
Апликација |
Задњи поклопац од алуминијумске керамике и средњи{0}}оквир за мобилне телефоне/сатове |
|
Захтеви за бушење |
Отвор за антену, отвор за микрофон (Φ0,1–0,5 мм) |
|
Предности |
Висока заобљеност, без ивица ивица, компатибилан са 5Г сигналима |
|
Индустрија |
Полупроводничка опрема |
|
Апликација |
Прстен за изолацију вакуумске шупљине, диск носача плочице |
|
Захтеви за бушење |
Рупе за хлађење и рупе за позиционирање (Φ0,1–1 мм, дебљина 0,1–1 мм) |
|
Предности |
Дубока рупа има добру вертикалност и поуздано заптивање. |
|
Индустрија |
Аутомобилска електроника |
|
Апликација |
Изолатор свећица од алуминијума, кућиште сензора |
|
Захтеви за бушење |
Издувни отвор, сензор кроз{0}}отвор (Φ0,1–1,5 мм) |
|
Предности |
Отпорност на високе температуре, без загађења, стабилно у серијама |
|
Индустрија |
ЛЕД/оптоелектроника |
|
Апликација |
Алуминијум супстрат (коло дебелог филма) |
|
Захтеви за бушење |
Пролазне рупе/отворе за расипање топлоте (Φ0,1–1 мм) |
|
Предности |
Зидови рупа су глатки и не утичу на перформансе кола. |
|
Индустрија |
Медицинска опрема |
|
Апликација |
Дршке хируршких инструмената од глинице, стоматолошки оквири |
|
Захтеви за бушење |
Рупе за монтажу, рупе за канал за проток |
|
Предности |
Термичка оштећења не утичу на биокомпатибилност |
